함체내 온도가 왜 중요할까?

기존의 기술에 또 한번의 신기술로 태어난 판넬
(녹색기술 제GT-13-00024호), 전력신기술 제 78호

구분	자연대류형	일반제품
구분	자연대류형	평상시	환풍기 작동시

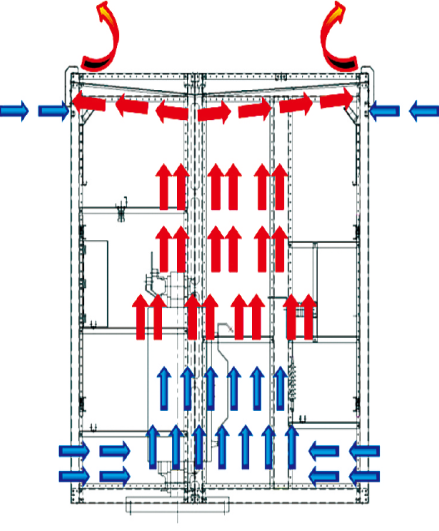

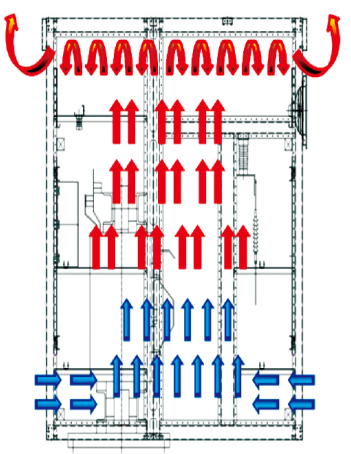

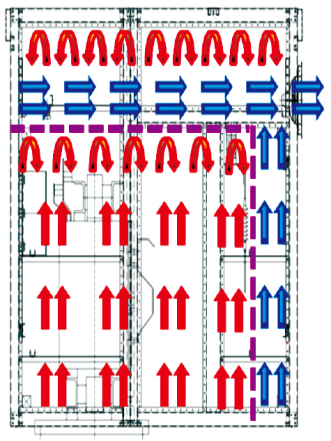

열흐름도			Air 커팅현상
냉각방법	내·외부와의 공기순환은 통풍구를 이용하며 공기 흡입구와 배출구의 높이를 크게하여, 원활한 자연통풍과 천정 하부 배출면의 각도를 이용 공기의 상승기류를 배가시켜 열기의 상승기류를 배가시켜 배전반 내부의 온도를 최대한 저하로 유지함	대부분 내부온도상승에 대한 특별한 방법이 없으며 환풍기를 이용 내부 공기 강제 순환 Cooling FAN에 의존하는 경우 일정이상의 온도시 냉각기의 한계 온도로 인해 냉각효과 떨어짐 폐쇄형 배전반 내부온도 상승방지를 위해 전기실 전체 냉방시설
부가적 효과	자연 2중 지붕이 형성 외·내부 온도 차단, 외·내부의 결로가 근본적으로 일어나지 못하는 구조 온도 하강으로 변압기 안전과 이용률 및 효율 향상 전력의 절감 효과를 가져옴	온도상승으로 기기의 안전성과 효율성 저하로 전력 과소비 유발 내부열기순환 정체시 배전반 천정 하부에 결로 발생으로 인한 과도한 전력비 소요 환풍기 작동시 Air 커팅현상 발생(기기온도 정체현상)
경제성	변압기 수명이 5배, 제작 원가를 12% 절약 (10℃ 하강됨은 가정) 에너지 절감 절약 약 4%, 변압기 이용률 12% 증감 이산화탄소 배출을 12% 감축(녹색기술인정, 녹색기술제품) 전기실 냉방시설 및 기타 환풍기시설이 필요 없으므로 전력비 소모가 없음 동일(신천하수총인종말처리장)한 조건으로 실내 설치 폐쇄배전반 몰드 TR반 권선온도 20℃ 차이남

수배전반 내부 열 배출 기술에 대한 내부 온도 상승 시험

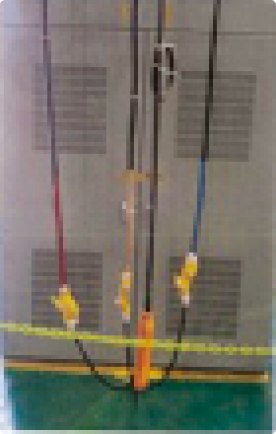

제품사진 1-1
(일반폐쇄형)

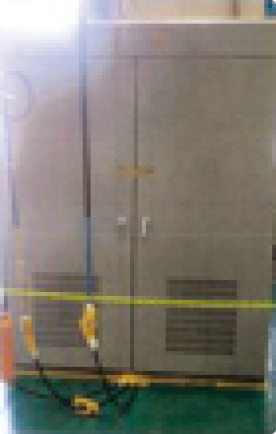

제품사진 1-2
(자연대류형)

시험일지 : 2015.06.03 ~ 06.05 (3일간)

제품명 : 폐쇄형 배전반 (TR반)
규격 : 22.9KV 380V / 220V 3Φ 30Kva
모델명 : 일반 폐쇄배전반, 신청제품(자연대류형)

시험항목		단위	일반폐쇄형	신청제품	온도차
최대 오일온도상승		℃	46.10	33.80	-12.30
평균 권선 온도 상승	HV.SIDE		51.96	37.55	-14.41
평균 권선 온도 상승	LV.SIDE		53.40	39.40	-14.00

※ 비고

1. 폐쇄형 배전반(TR반) 외함의 천장부분을 변경하여 변압기의 온도를 측정함.
2. 일반 폐쇄형은 기존 제품에 사용중인 천장을 사용하였으며, 자연대류형은 의뢰자가 변경한 천장을 사용
3. 온도상승 시험은 KS C IEC 60076-2(2013)의 규격에 따름

녹색배전반과 일반 배전반 에너지 절약 비교

구분	자연대류 열순환 수배전반	일반 수배전반
검토의견	냉각시설 없이도 기존 수배전반 보다 변압기 권선온도를 10℃이상 하강시킨 수배전반 에너지 절약 약 4% 절감, 변압기 수명이 5배 제작 원가를 12% 절약, 변압기 이용률 12배 증감 이산화탄소 배출을 12% 감축
초기투지비 (제경비포함)	1안	2안
초기투지비 (제경비포함)	103,000,000원 (몰드변압기 2,000kVA 기준) ※ 250kVA 절약으로 효율증대 고압 4면, TR 3면, 저압 3면 TR 750x2, TR 500X1	107,000,000원 (몰드변압기 2,250kVA 기준) 고압 4면, TR 3면, 저압 3면 TR 750X3 60W x 10대 x 4시간 x 100일 = 240kwh
년간 유지관리비	년간 절약금액 8,661,720원	30W x 10대 x 4시간 x 100일 = 120kwh 200,000원(환풍기 전기요금 및 교체비용)
년간 에너지비용	83,730,240원	93,642,750원

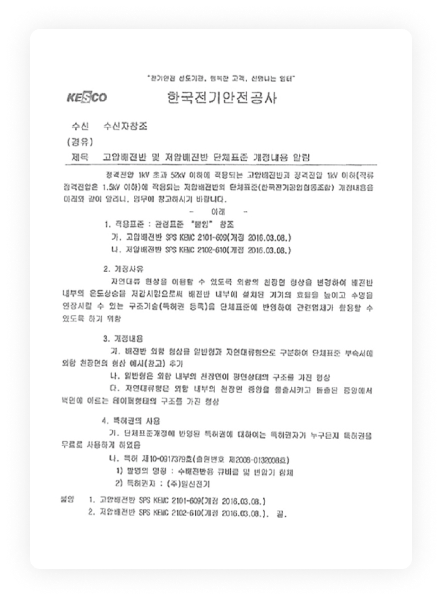

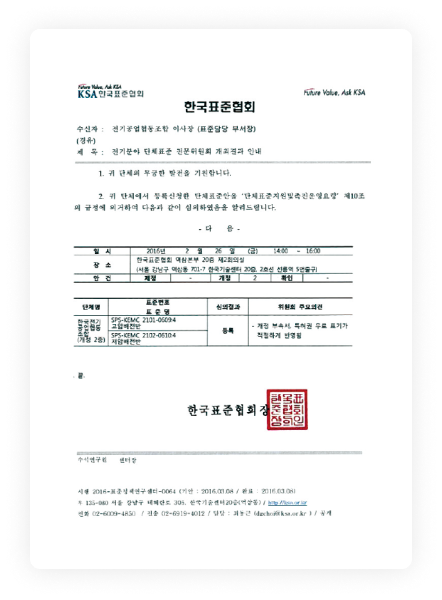

단체표준

단체표준은 한국산업표준(KS)이 없는 경우에 한하여 제정
제품의 품질 고도화, 생산효율 향상, 기술혁신 단순, 공정화 및 소비의 합리화를 통한 산업 경쟁력 향상을 목적으로 한 기술기준
산업표준화법 제 27조 [단체표준제정]

열순환의 필요성

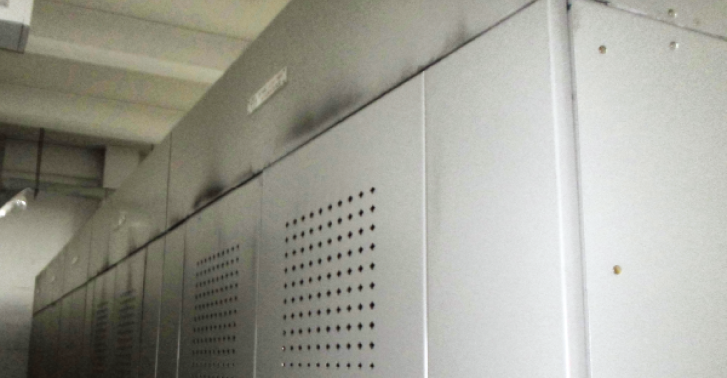

상부 정체된 열기흐름

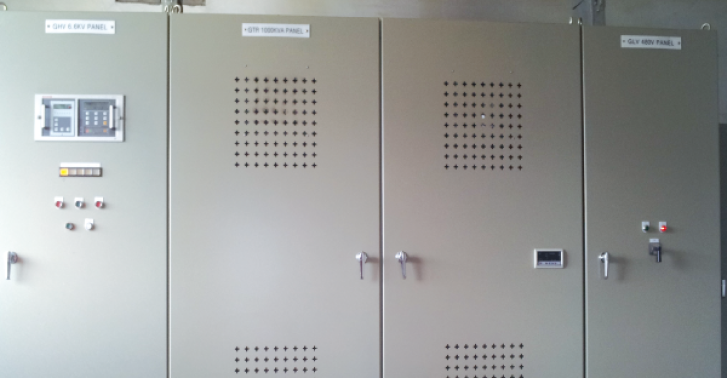

내부 과도열 환풍기 설치
